Criação de mapa TIF com DXF

Para montar o mapa TIF com o DXF e satélite juntos, basta seguir o passo a passo:

• Deverá ter o arquivo DXF e TIF do mapa do cliente
• Deverá ter a extensão QuickMapService instalada no Qgis

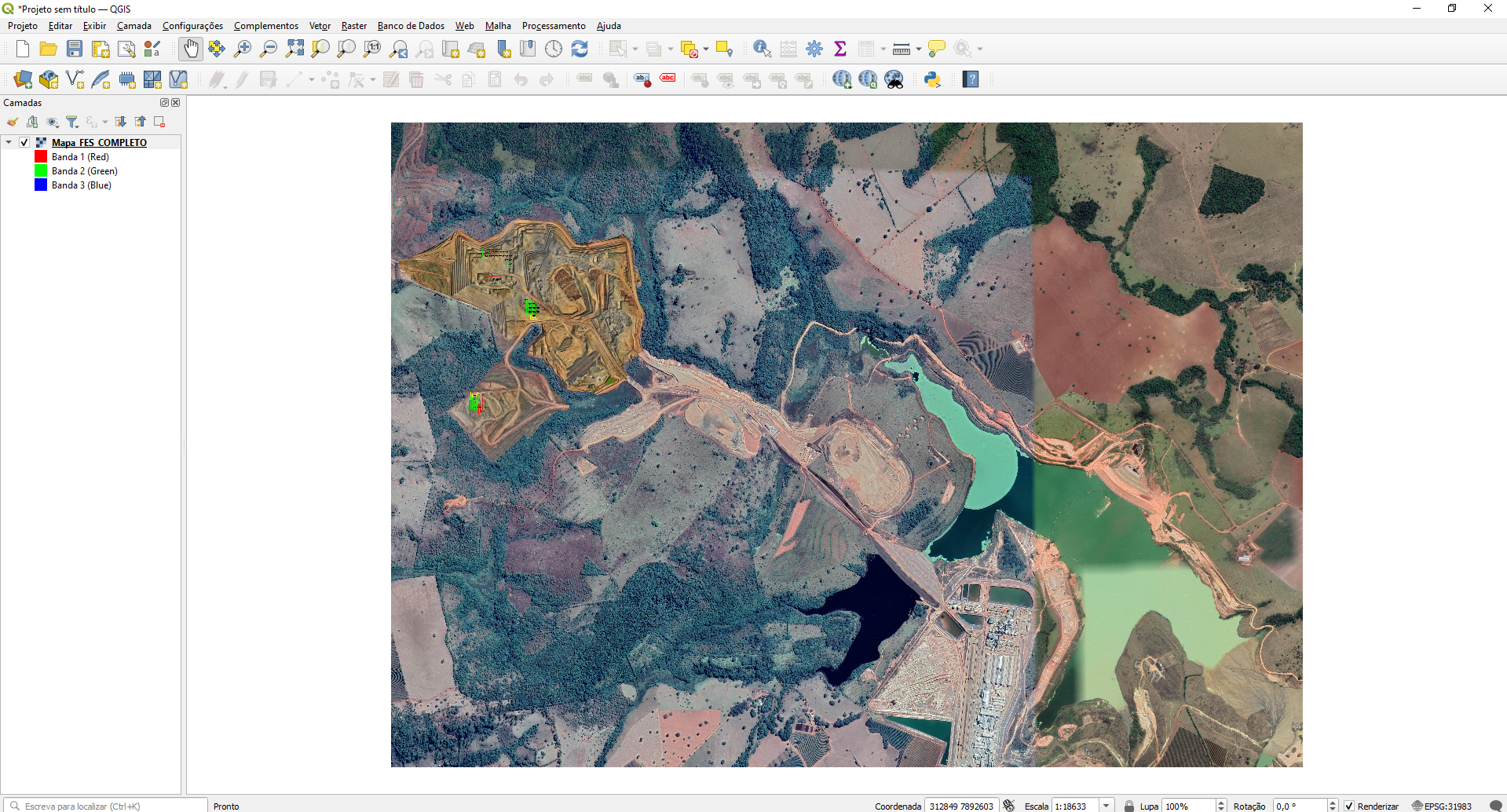

Abrir o mapa TIF

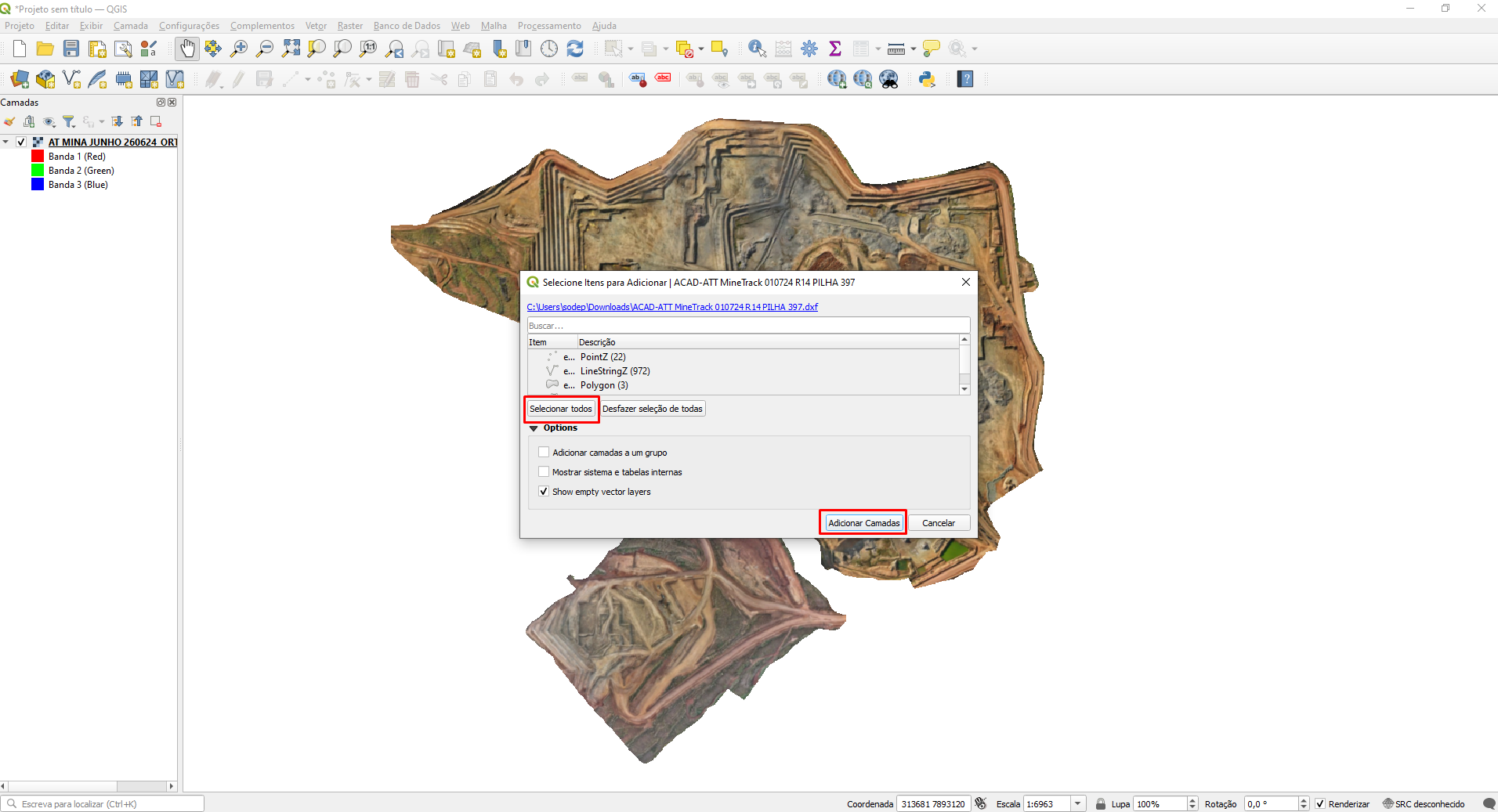

Deverá arrastar o arquivo DXF para dentro do Qgis já aberto, selecionar todas as camadas e adicionar

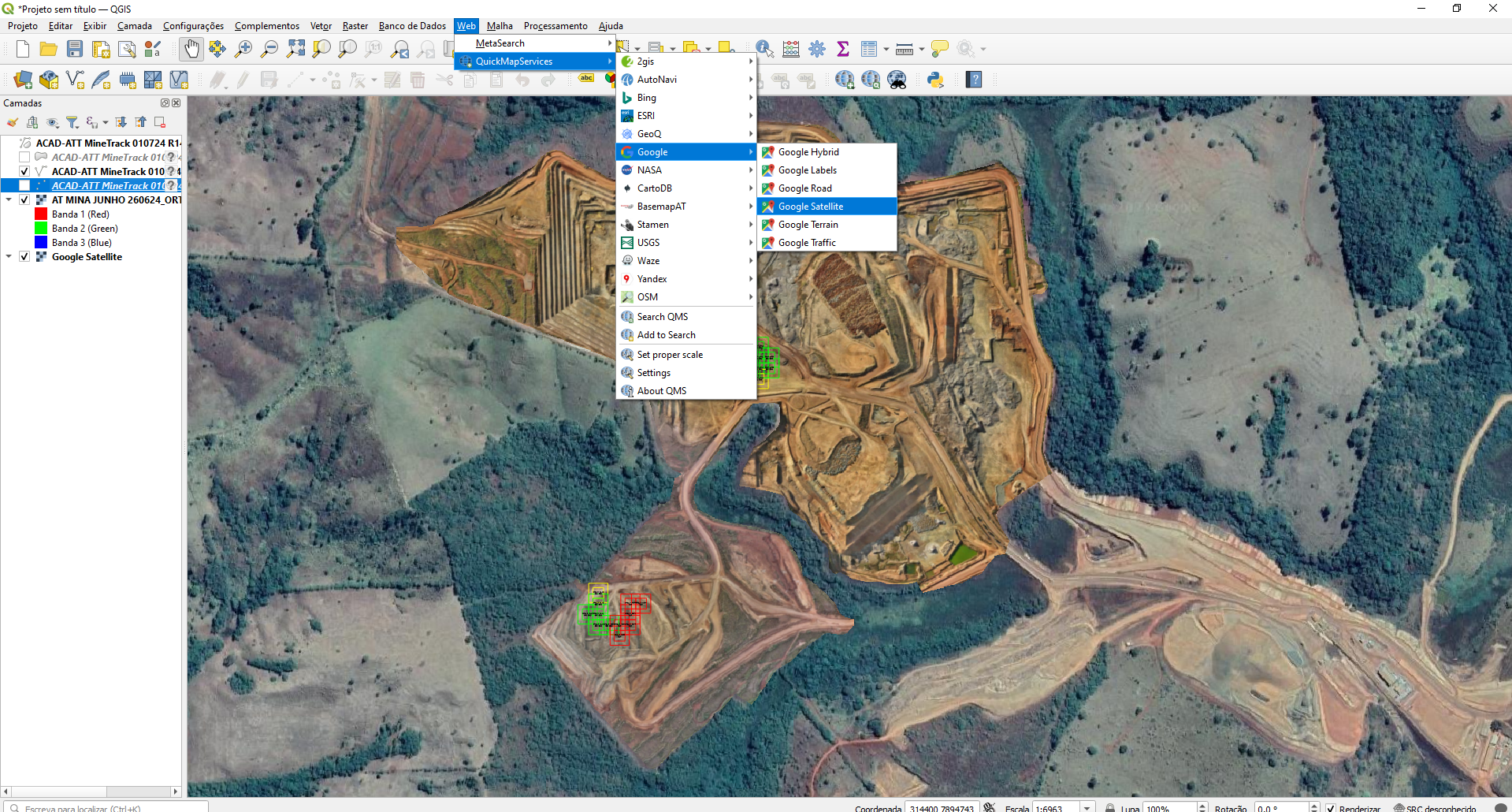

Após isso, deverá selecionar a camada de satélite por baixo das demais, conforme a imagem abaixo

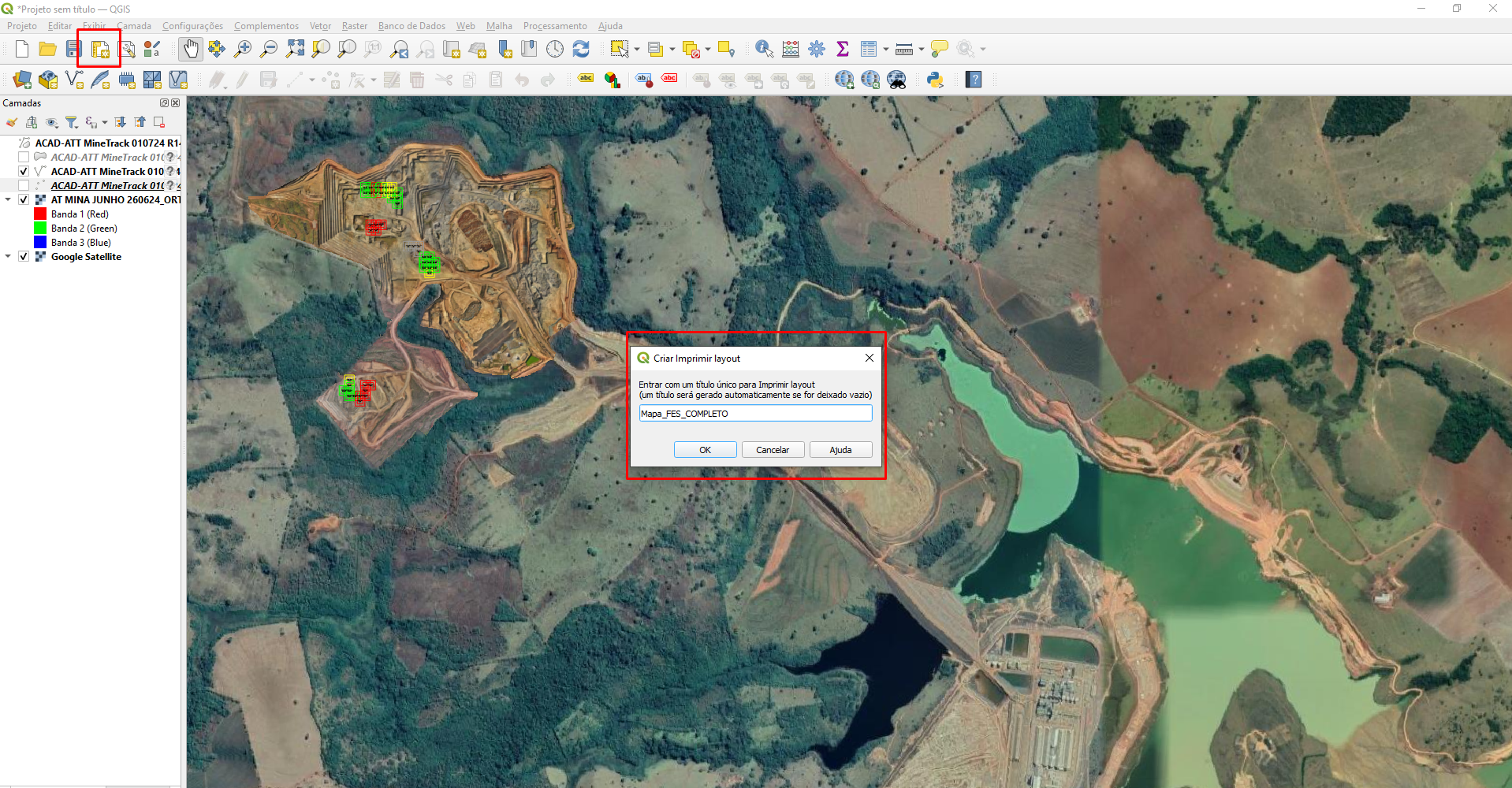

Deverá ir na opção 'Novo Compositor de Impressão' e inserir um nome para seu novo mapa

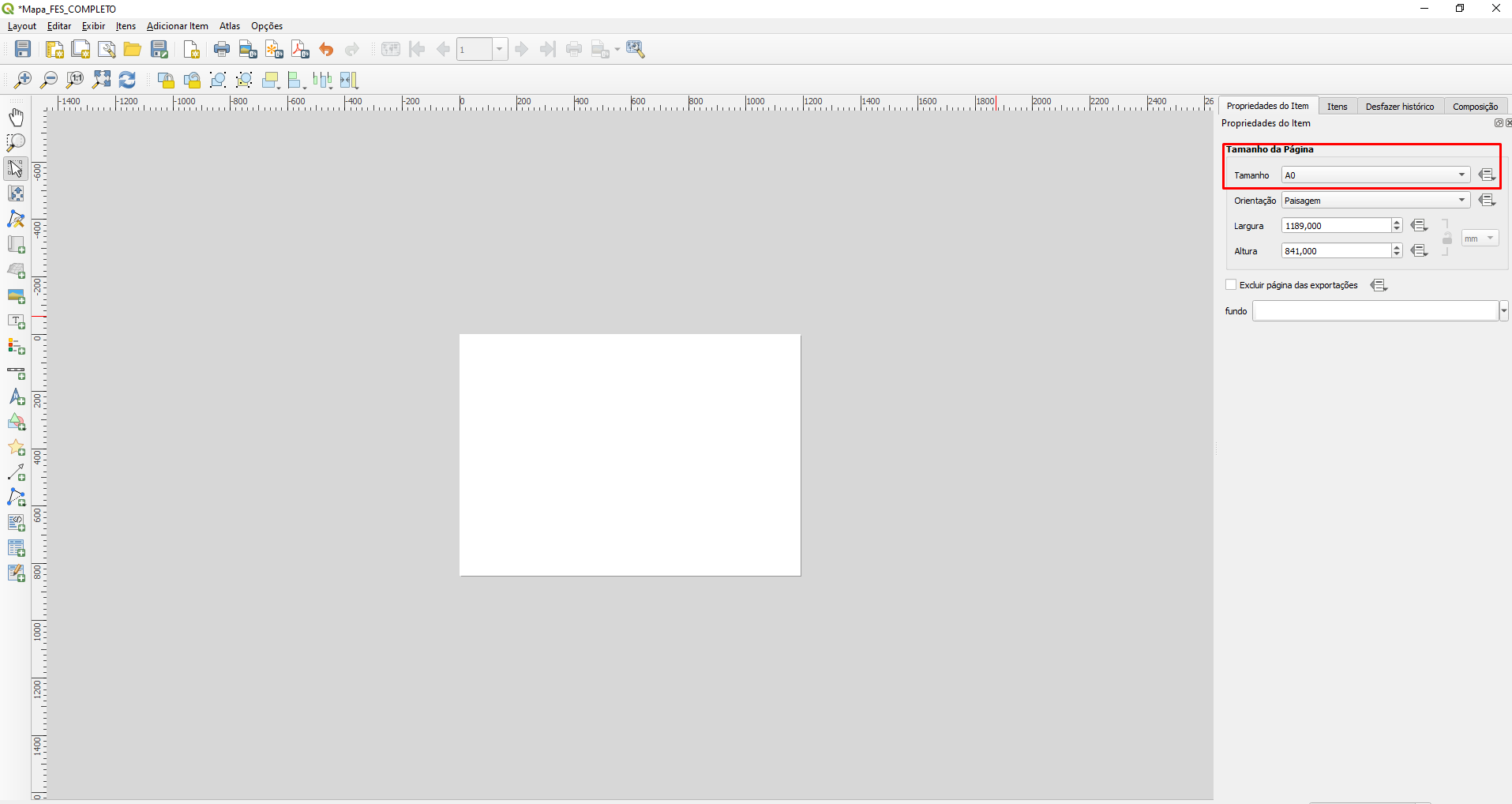

Ir para a opção 'Propriedades da página', e selecionar o tamanho A0

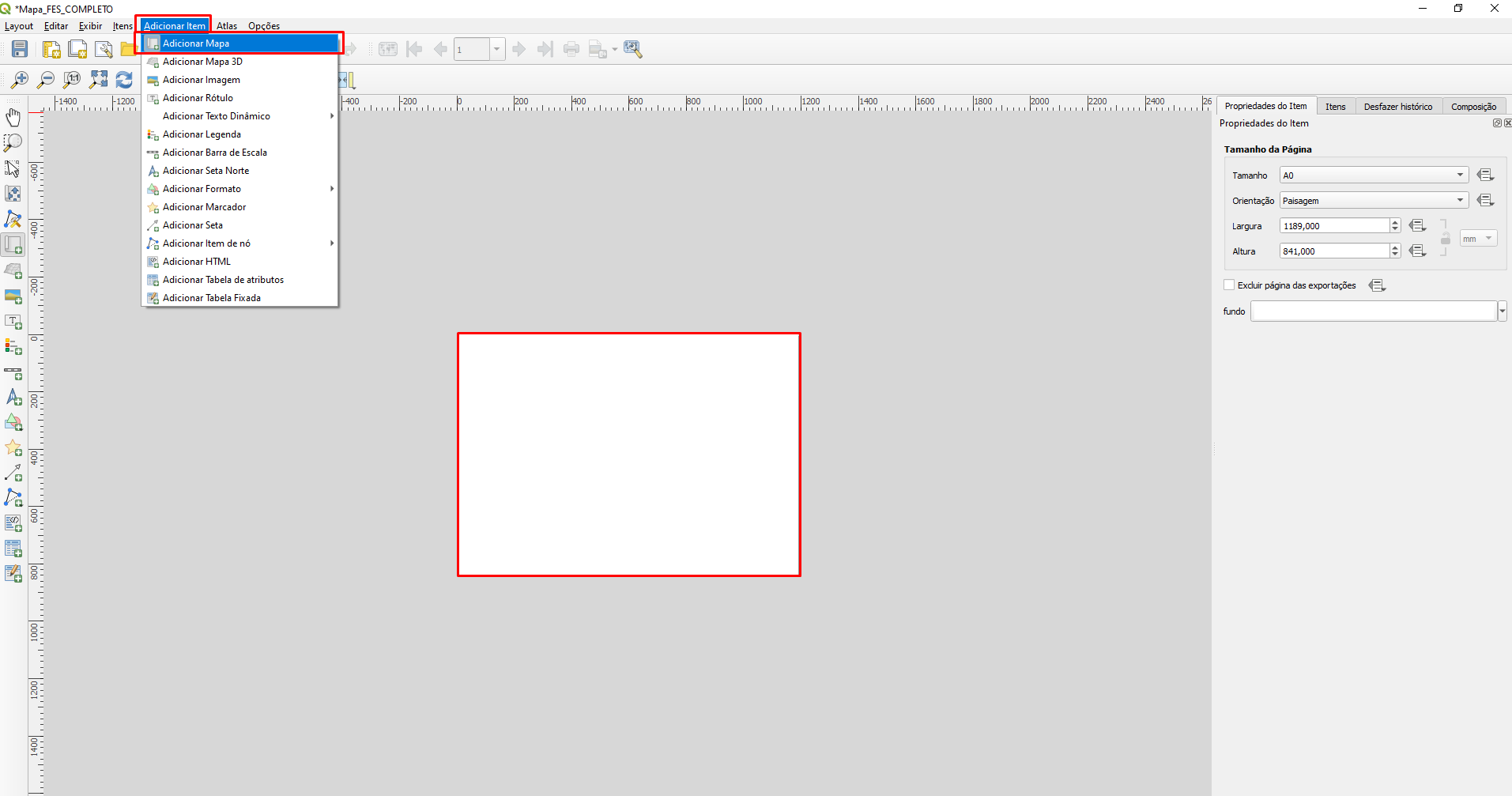

Selecionar 'Adicionar Item' > 'Adicionar mapa', você deverá clicar e arrastar de uma ponta diagonal até a ponta diagonal inversa, o mapa será inserido nessa faixa.

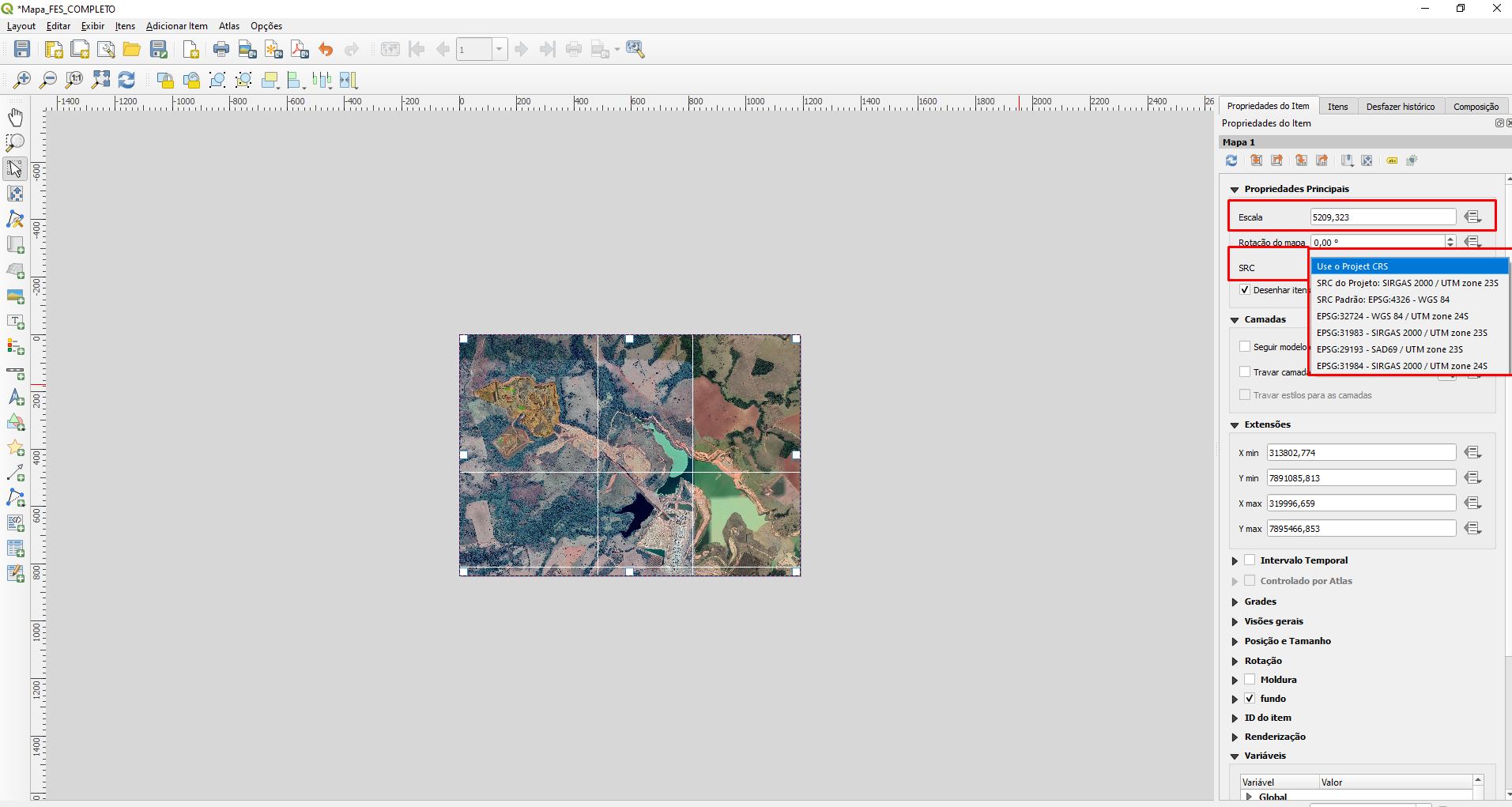

Em 'Escala' deverá ser diminuído seu tamanho o máximo que puder sem que corte a imagem da mina(*ps - ir diminuindo de 200 em 200), após conseguir centralizar o mapa, deverá selecionar em 'SRC' o source correto do mapa

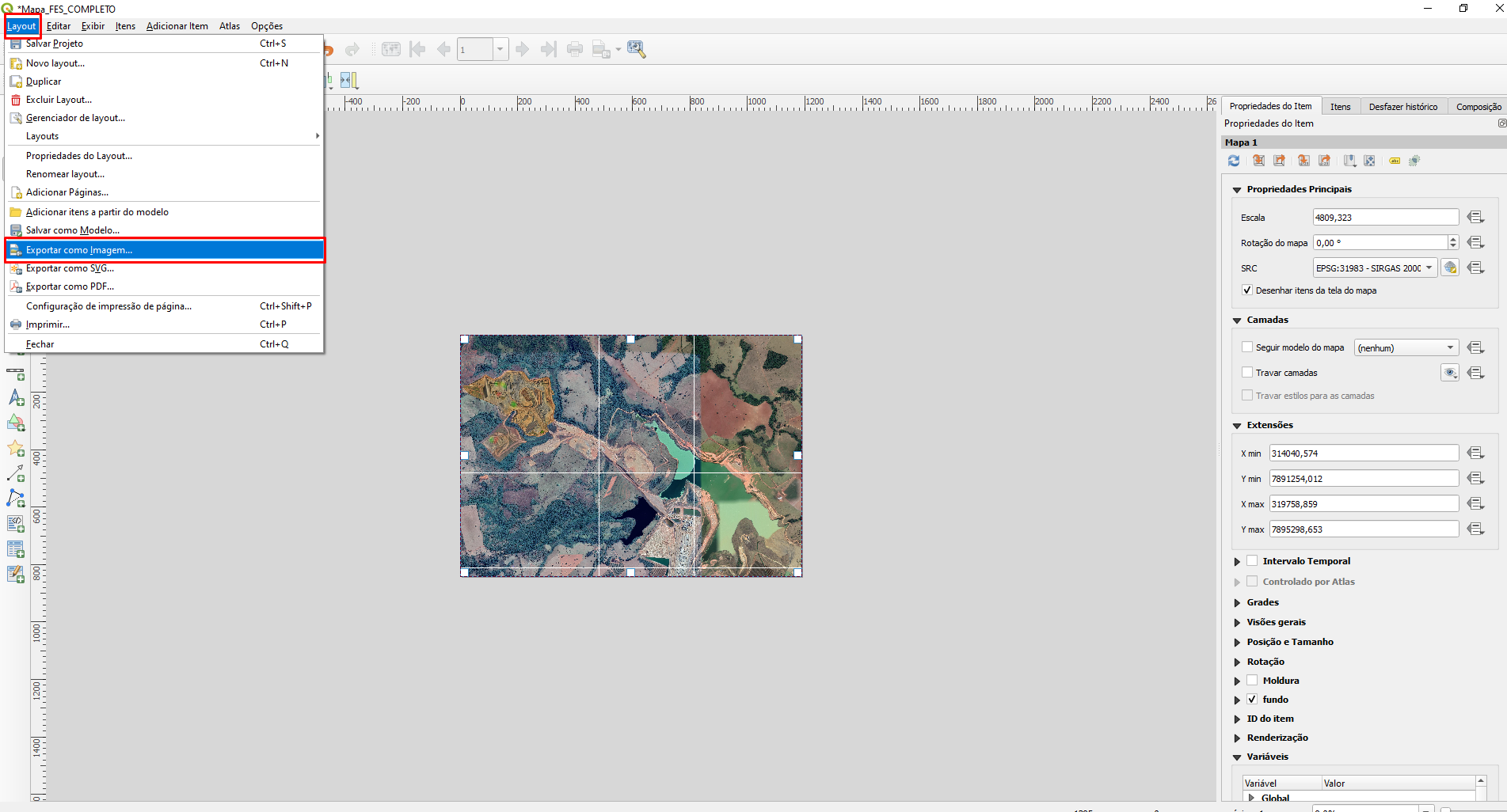

Para salvar o mapa configurado, deverá ir em 'Layout' > 'Exportar como imagem' e escolher o local que o mapa ficará salvo

No modal que for aberto, deverá ser inserido o valor de 550dpi e salvar o mapa

Pronto! Mapa feito com sucesso!

Qualquer dúvida contatar o suporte.
