Artigo Base de Conhecimento – Cadastro Modelo

O cadastro de modelo é o local onde vinculamos todas as informações que irão aparecer no
embarcado do equipamento relacionado a aquele modelo. Diversos passos são obrigatórios e
deverão ser preenchidos corretamente para um bom funcionamento da aplicação.

Abaixo segue um passo a passo de como cadastrar um novo modelo de equipamento.

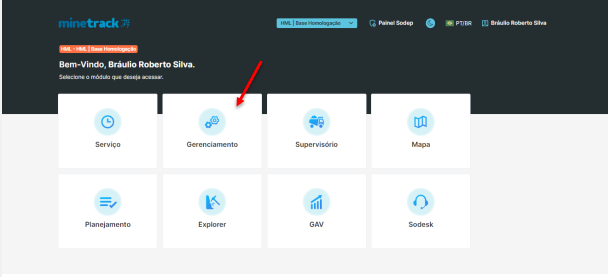

1. Gerenciamento

Selecione o módulo Gerenciamento.

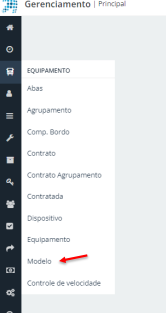

2. Equipamento/Modelo

Selecione o menu Equipamento e em seguida o item Modelo.

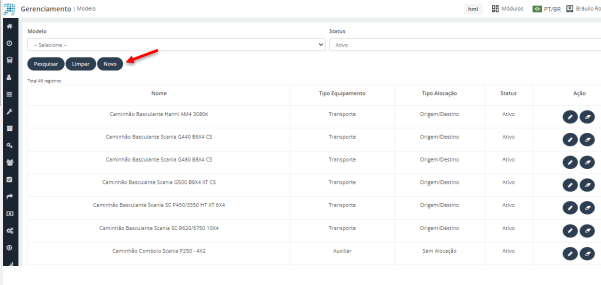

3. Modelo

Na tela de modelo selecione o botão Novo para criar um modelo.

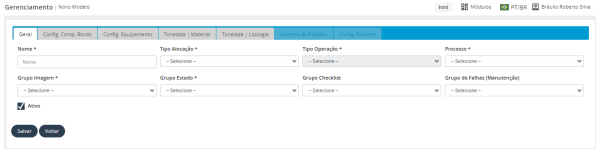

4. Modelo - Geral

Na aba Geral é onde iremos fazer os principais vínculos que são:
Nome: Nome do modelo que será cadastrado. Ex: MERCEDES BENZ AROCS 4851/45 8X4
Tipo Alocação: Tipo de alocação que o modelo trabalha, Origem/Destino, Origem ou Sem
Alocação.
Tipo Operação: Tipo de operação que o modelo trabalha, Carga, Transporte, Perfuração, etc.
Processo: Qual Processo será utilizado (deverá ser cadastrado previamente).
Grupo Imagem: Qual Grupo Imagem será utilizado (deverá ser cadastrado previamente).
Grupo Estado: Qual Grupo de Estado será utilizado (deverá ser cadastrado previamente).
Grupo Checklist: Qual Grupo Checklist será utilizado (deverá ser cadastrado previamente).
Grupo de Falhas (Manutenção): A qual Grupo de Falhas aquele modelo pertence, em caso de
utilização do Modulo de Manutenção.

5. Modelo - Config. Comp. Bordo

Na Aba Config. Comp. Bordo, temos os seguintes campos:

Tempo de Omissão (seg): Tempo em segundos a partir de qual será caracterizado pelo sistema
como Omissão do Operador.
Velocidade Omissão (km/h): Velocidade que será considerada para caracterizar Omissão do
Operador
Pop-up Omissão (seg): Tempo em segundos que será exibido o Pop-up de Omissão na tela do
embarcado
Validade Viagem: Nos equipamentos de transporte define se as viagens serão contabilizadas
para o Turno Atual ou Turno Anterior.
Velocidade Média (km/h): Velocidade Média do Equipamento.
Velocidade Máxima (km/h): Velocidade Máxima do permitida para o modelo, em caso de não
existir cerca eletrônica, essa velocidade será utilizada como parametro para determinar os
excessos de velocidade.
Velocidade Min. Movimento (km/h): Velocidade Mínima a ser considerada para automação de
Estados
Velocidade Máx. Movimento (km/h): Velocidade Máxima que o Modelo consegue alcançar.
Tempo Reiniciar Wifi (min): Tempo em minutos para o Wifi do embarcado ser reiniciado.
Tempo Movimento (seg): Tempo considerado em movimento para automação de Estados.
Temos também os seguintes botões para ativar ou desativar algumas funcionalidades:
Manter Wifi Habilitado: Manter sempre o wifi do embarcado habilitado
Reconfirmar Origem: Validação da Origem a cada carregamento.
Bloquear Horímetro: Bloquear de ser possível inserir um horímetro maior do que a quantidade
de horas do turno
Selecionar Equip. Transporte: Para equipamentos de Carga, será exibida a lista para selecionar
qual equipamento de transporte está carregando.
Buscar Balança: Equipamentos de transporte irão buscar se há balança integrada.
Automatizar Destino: Validação automática de destino de basculamento.
Enviar GPS Acumulado: Função Interna
Uso Pep: Função Interna.
Parar Atendimento desl. Ignição: Ao utilizar modulo de serviço o atendimento será finalizado
ao desligar a ignição.
Parar Atendimento zero hora: Ao utilizar o modulo de serviço o atendimento será finalizado as
00:00 horas.
DMT Hodômetro: Utiliza a DMT pelo hodômetro do equipamento.
Habilita Emociograma: Habilita a função emociograma.

Fluxo de Entrada e Fluxo de Saída:
Nos fluxos de entrada e saída definimos o que queremos que o embarcado abra ao fazer login e
ao fazer logoff.

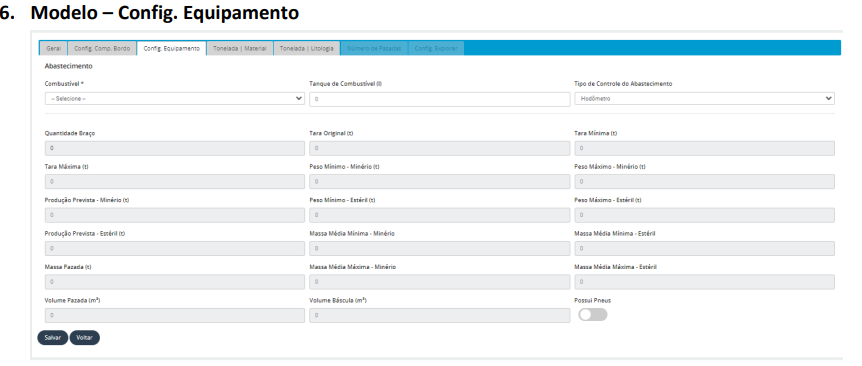

Na aba Config. Equipamento temos os seguintes campos a serem Preenchidos:
Combustível: Selecione o tipo de Combustível, Diesel, Gasolina, Etanol, etc.
Tanque Combustivel (l): Capacidade do tanque de combustível.
Tipo de Controle de Abastecimento: Hodômetro ou Horímetro.
Quantidade Braço: Para equipamentos de perfuração, quantos braços possuiu.
Tara Original (t): Valor da tara original do equipamento
Tara Mínima (t): Valor mínimo aceitável para tara.
Tara Máxima (t): Valor máximo aceitável para tara.
Peso Mínimo – Minério (t): Peso mínimo aceitável para pesagem de minério.
Peso Máximo – Minério (t): Peso máximo aceitável para pesagem de minério.
Produção Prevista – Minério (t): Produção prevista minério, valor será utilizado como
massa de viagem quando não há balança integrada.
Peso Mínimo – Estéril (t): Peso mínimo aceitável para pesagem de estéril.
Peso Máximo – Estéril (t): Peso máximo aceitável para pesagem de estéril.
Produção Prevista – Estéril (t): Produção prevista estéril, valor será utilizado como
massa de viagem quando não há balança integrada.
Massa Média Mínima – Minério: Massa mínima aceitável para entrar no cálculo de
massa média.

Massa Média Mínima – Estéril: Massa máxima aceitável para entrar no cálculo de massa
média.
Massa Média Máxima – Minério: Massa mínima aceitável para entrar no cálculo de
massa média.
Massa Média Máxima – Estéril: Massa máxima aceitável para entrar no cálculo de massa
média.
Massa pazada (t): Para equipamentos de carga, massa de uma pazada em toneladas
Volume Pazada (m³): Para equipamentos de carga, volume de uma pazada em metros
cúbicos.
Volume Báscula (m³): Para equipamentos de transporte, volume da báscula.
Possui Pneus: Sim/Não.

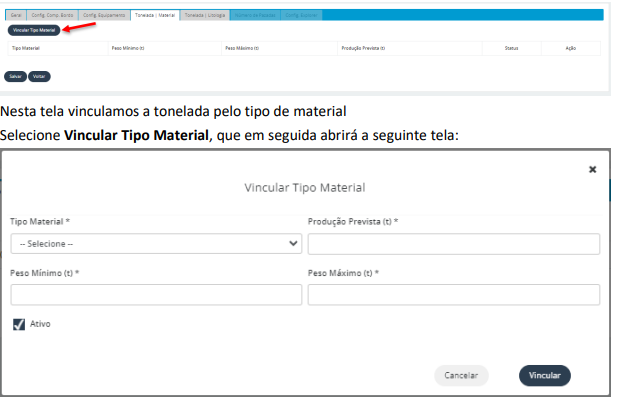

7. Modelo - Tonelada_Material

Tipo Material: Selecione o tipo de Material, Estéril, Minério, Produto.
Produção Prevista (t): Insira a Produção Prevista.
Peso Mínimo (t): Insira o Peso Mínimo.
Peso Máximo (t): Insira o Peso Máximo.
